Как изготавливается модульная лестница своими руками?

В частных домах перемещение между этажами обеспечивается лестницами. Конструкция их является достаточно простой. Благодаря современным тенденциям в архитектуре и дизайне имеется хороший внешний вид конструкции. За счет применения современных материалов лестницы прочные, легкие и надежные. Ярким примером конструкций подобного типа, которые сочетают в себе традиции и новые материалы, является модульная лестница.

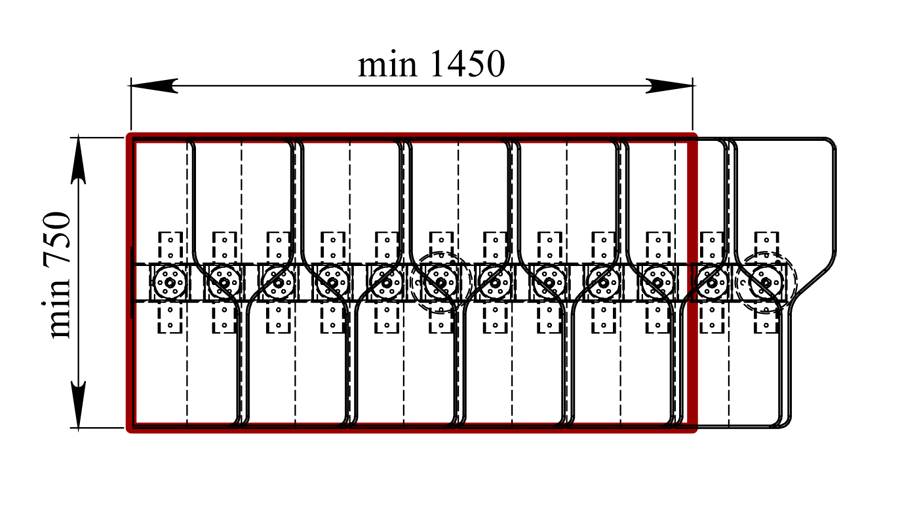

Схема модульной лестницы

Схема модульной лестницы.

Сделать модульную лестницу своими руками может практически каждый, главное при этом – уметь обращаться с инструментами, понимать очередность работ, выполнить чертеж со всеми необходимыми расчетами.

Модульные лестницы для частного дома со стороны выглядят малонадежными и воздушными, но данное впечатление является обманчивым. Применяемые материалы и способ крепежа обеспечат конструкциям подобного типа высокий уровень прочности. Другим неоспоримым преимуществом подобного изделия является малое количество материалов, которые используются, а также универсальность конструкции, которая позволяет обустраивать модульную лестницу на маленьких площадях.

Современный дизайн и сравнительно невысокая стоимость делают данную конструкцию достаточно привлекательной для использования ее в интерьере частного дома.

Элементы, которые нужны:

  • модули;
  • стопорные винты;
  • 2 пластинки;
  • резьбовые шпильки;
  • струбцина.
Вернуться к оглавлению

Выбор модульной лестницы

Схема строения модульной лестницы

Схема строения модульной лестницы.

Нет ничего сложного в том, чтобы сделать правильный выбор конструкции. Прежде всего понадобится ориентироваться на имеющийся стиль интерьера, финансовые возможности и целесообразность установки подобного изделия. Важно обратить внимание на изготовителя той или другой конструкции, на ее вид, вариант сборки и крепление модулей. Для того чтобы гарантированно получить качественный продукт, следует подумать над тем, чтобы изготовить данное изделие своими руками.

Если было принято решение сделать модульную лестницу, понадобится определиться с тем, какой она будет. Модульные лестницы могут быть нескольких видов:

  1. Винтовые. Занимают меньше всего места, но спуск и подъем по ним – трудный процесс.
  2. Маршевые. Обыкновенные прямые лестницы с широкими ступеньками. Они являются достаточно удобными для спуска и подъема, но занимают достаточно большое количество места.
  3. Поворотные с промежуточными площадками. Данный вид лестниц занимает небольшое количество места. По ним довольно удобно подниматься и спускаться. Они состоят из 2 и более маршей с разворотной площадкой.

У модульных лестниц имеется одна характерная черта, которая выделяет их среди остальных конструкций. Речь идет о цепном косоуре, который является центральным элементом лестничной конструкции. Косоур состоит из наборных частей, которые могут быть расположены как прямолинейно, так и под углом, что дает возможность делать лестницу практически любой формы.

Косоур закрепляется к верхнему и нижнему опорным модулям, которые обеспечивают необходимую вертикальную и горизонтальную жесткость всего изделия. Дополнительным элементом, который добавляет жесткости всей конструкции, является опорная труба, которая устанавливается через каждые 1-1,5 пог.м. Если же рядом имеется прочная стенка из бетона или кирпича, можно убрать данный элемент, закрепив ступеньки лестницы к стенке.

Помимо отличительных черт модульной лестницы, которые были описаны выше, различаются еще 3 варианта сборки модулей. Все они имеют свои недостатки и преимущества, которые понадобится учесть при выборе конструкции подобного типа.

Вернуться к оглавлению

Варианты изготовления конструкции

Универсальная объемная схема лестницы

Универсальная объемная схема лестницы.

Первый вариант – создание цепного косоура с помощью монтажа его частей “модуль в модуль” и крепления их стопорными винтами и двумя пластинами. Подобные изделия относятся к лестницам первого поколения и имеют ряд недостатков:

  1. В данном случае шаг ступеней фиксирован, потому его нельзя отрегулировать.
  2. После сборки будет наблюдаться небольшая кривизна, которую нет возможности убрать даже с помощью затягивания стопорных винтов.
  3. Металл имеет такой показатель, как “усталость”, потому в дальнейшем крепежные пластины будут сами разгибаться, а лестница начнет провисать.

К преимуществам следует отнести простоту и быстроту сборки модульной конструкции.

Следующий вариант сборки и соединения лестничных модулей выполняется с помощью резьбовых шпилек. У данных лестниц отсутствует такой недостаток, как кривизна косоура, но это перекрывается сложностью сборки конструкции и невозможностью регулировать высоту ступенек. Помимо того, через 1-1,5 года постоянной эксплуатации резьбовые соединения начнут разбалтываться, потому придется их подтягивать, что является весьма хлопотным делом.

Третий вариант модульных конструкций является результатом доработок и усовершенствований предыдущих моделей. Данный вариант представляет собой второе поколение с закреплением модулей способом струбцины.

Значительным преимуществом данных лестниц является возможность регулировать высоту и длину ступенек. Помимо модуля, можно развернуть сам фланец, к которому закрепляется ступенька. Несмотря на то что в данном случае используется резьбовое соединение, у модульных конструкций второго поколения нагрузка на крепеж распределяется по-другому, поэтому соединения не будут со временем разбалтываться.

Во всех трех вариантах есть возможность применять больцы, но в большинстве случаев они встречаются в лестницах второго поколения. Данные простые элементы крепежа, которые размещаются между ступеньками, позволяют увеличить надежность всей конструкции.

Вернуться к оглавлению

Что нужно для изготовления модульной лестницы своими руками?

Схема модульной лестницы

Схема параметров модульной лестницы.

Если иметь в наличии готовый проект, есть возможность пойти несколькими путями:

  1. Сделать заказ на данную конструкцию у производителя по проекту.
  2. Поискать в строительных магазинах все составляющие модульной конструкции, после чего купить их и собрать.
  3. Изготовить модули самостоятельно.

Самым простым и надежным способом является заказ у производителя. В результате будет доставлена готовая лестница, которая была изготовлена с соблюдением всех правил и норм. Понадобится лишь собрать ее по месту, для чего не требуется каких-либо специальных навыков.

Прежде всего понадобится установить и закрепить первый модуль лестницы к полу, который будет ее основанием. Для этого от стенок отмеряется необходимое расстояние и делаются пометки.

Важно отметить, что все расчеты и размеры должны присутствовать в проектной документации, которая подготавливается заранее.

Модуль прикладывается в нужном месте, делаются пометки под отверстия. После этого нужно взять перфоратор и просверлить отверстия под крепеж. На место устанавливается основание лестницы и закрепляется. Дальнейшая работа по сборке конструкции заключается в установке последующих модулей друг в друга.

http://youtu.be/6XotzJ0hKEA?t=10s

После того как будет установлен предпоследний модуль, понадобится проверить правильность установки всех модулей. Это необходимо для соблюдения геометрии косоура и для того, чтобы не приходилось переделывать крепления под финишный модуль. Если все было выполнено правильно, ставится на место финишный модуль. После этого, прижав конструкцию к межэтажному перекрытию или стенке, намечаются места под отверстия для крепежа. Снимается финишный модуль, засверливаются отверстия, возвращается модуль на место и закрепляется. Далее с помощью стопорных винтов фиксируются все части косоура.

Дальнейшие работы будут заключаться в установке фланцевых пластинок на каждый модуль. В данном случае нет ничего сложного. Пластинки имеют 8 отверстий, 4 из которых предназначаются для крепления модуля к косоурам. Достаточно будет просто приложить лестницу к модулю, после чего прикрутить ее 4 винтами.

http://youtu.be/S__taLyhqGU

Останется только установить на место ступеньки. Если это деревянные ступеньки, понадобится приложить их на место, отцентровать и снизу наметить места для отверстий под крепеж. После этого сверлом на 1 мм меньшего диаметра понадобится засверлить, уложить на место и прикрутить.

Если в лестничной конструкции не предусматриваются стойки жесткости, ступеньки необходимо дополнительно закреплять к стенке. Для этого могут подойти обыкновенные уголки.

http://youtu.be/6WGNV9mMQDE?t=6s

Если все сделать правильно, получится качественная модульная лестница, которая будет служить много лет.
