Изготовление лестницы своими руками

  • Дата: 25-04-2015
  • Просмотров: 1301
  • Комментариев:
  • Рейтинг: 17
Оглавление: [скрыть]
  • Как сделать лестницу в доме своими руками
    • Какие элементы входят в комплект лестницы и как ее делать самому
    • Описание конструкции маршевой лестницы, ее расчет и сборка
  • Как сделать лестницу стремянку самому
  • Как самому сделать винтовую лестницу

Как сделать лестницу в доме своими руками

Вернуться к оглавлению

Какие элементы входят в комплект лестницы и как ее делать самому

Делая лестницу в доме, необходимо включить в проект все элементы конструкции, приведенные на рисунке (ИЗОБРАЖЕНИЕ 1):

  1. Ступень – часть ступени, расположенная горизонтально.
  2. Подступенок – часть ступени, расположенная вертикально.
  3. Забежные ступени, необходимые для создания поворота конструкции.
  4. Фризовые ступени – это нижняя и верхняя ступеньки одного этажа.
  5. Косоур – балка из дерева или металла, служащая для крепления ступеней.
  6. Тетивы – сплошные боковые балки, которые соединяют ступени.
  7. Балясина – опорный элемент для перил.
  8. Поворотная площадка, разделяющая маршевый пролет.
  9. Маршевый пролет.

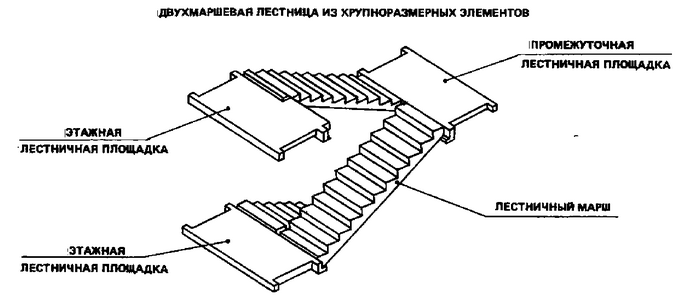

Схема двухмаршевой лестницы

Изображение 1. Элементы двухмаршевой лестницы.

Для начала строительства лестницы требуется теоретическая подготовка к ее устройству и точный расчет конструкции.

Для этого делают расчеты, связанные с определенной конфигурацией конструкции и количеством маршевых пролетов. Следует сделать расчет количества, ширины и высоты ступеней, определиться с местом расположения входа на верхний уровень, то есть сбоку или по центру.

Схема расчета винтовой лестницы

Схема расчета винтовой лестницы.

Делая расчет, требуется определить, какой тип деревянной лестницы будет наилучшим образом гармонировать с внутренним интерьером дома и размером его помещений. Различают винтовые лестницы домов и маршевые, которые являются наиболее распространенными. Винтовая лестница требует наличия межэтажного проема в форме окружности, поскольку устройство центрального входа на второй этаж с использованием винтовой конструкции не является практичным. Лучше всего изготовить лестницу на косоуре с забежными ступенями шириной 40 см, а высотой не больше 25 см. Можно самому сделать расчет остальных параметров лестницы на основе этих данных.

Сделать лестницу маршевого типа по силам и новичкам в строительстве, а винтовую конструкцию изготовить сложнее, это потребует очень точных замеров и тщательного расчета. Единственная ошибка может стать причиной создания некачественной лестницы. Маршевые лестницы делят на двухмаршевые и одномаршевые.

Вернуться к оглавлению

Описание конструкции маршевой лестницы, ее расчет и сборка

Перед тем как сделать лестницу своими руками, ее схему рисуют на бумаге, учитывая все размеры конструкции. Составляя план ее изготовления, тщательно выверяют все размеры лестницы применительно к дому. Расчет монтажа ступеней делают так, чтобы последняя из ступеней точно совпадала с уровнем пола верхнего этажа.

Компоновочная схема маршевых лестниц.

Компоновочная схема маршевых лестниц: Hэ – высота этажа или расстояние между перекрытиями; H, L, B, Lп , Hог – номинальные размеры элементов лестниц; α – угол наклона лестниц; b – ширина ступени; h – высота ступени.

Делая замеры для будущей конструкции, необходимо учитывать следующие параметры лестницы:

  1. Количество ступеней;
  2. Высоту;
  3. Ширину;
  4. Угол наклона.

Сделать лестницу можно с использованием элементов, изготовленных из таких пород дерева, как сосна, липа и дуб, их закупают в магазинах строительных материалов, где следует выбрать:

  1. Толстые доски для ступеней.
  2. Шурупы.
  3. Бруски с большим сечением.
  4. Брусья для косоуров (100х300 мм).

Схема расчета может быть составлена на основе моделирования с помощью компьютерной программы. Сама конструкция будет слишком простой и доступной для проведения расчетов новичком в строительстве. Делая лестницу, следует пользоваться надежным крепежом.

Простые маршевые лестницы устанавливают на тетивах и косоурах, отличающихся друг от друга расположением по отношению к ступеням. Косоуры располагают под ступенями, а тетивы должны находиться сбоку от них. Косоуры сначала закрепляют к стене, предварительно сделав разметку для их крепления. Затем крепят ступени на выемках прямоугольной формы, разметив на брусьях места их размещения.

Схема элементов лестницы.

Схема элементов лестницы.

Чаще в качестве несущего элемента используют тетивы. При этом конструкция может иметь или не иметь перила, а ее сборка связана с врезанием ступеней в тетивы. Сделать лестницу позволит описание принципов изготовления простой маршевой конструкции, имеющей две боковые тетивы:

  1. Составление подробной схемы лестницы и каждой из ее частей.
  2. Предварительная нарезка из досок ступеней.
  3. Изготовление двух тетив для поддержки брусков.
  4. Соединение ступеней с тетивами.
  5. Укладка под ступенями поддерживающих брусков.
  6. Монтаж тетив к стенам и полу.
  7. Крепление ступеней с одной стороны к стойке, а с другой – устройство перил с помощью специально предусмотренных отверстий.

Если в качестве элемента конструкции используют косоуры, то вся сборка производится по следующему алгоритму:

Схема армирования простой одномаршевой лестницы

Схема армирования простой одномаршевой лестницы.

  1. Подготовка необходимых элементов.
  2. Установка опорного столба.
  3. Крепление подступенков с помощью саморезов или жидких гвоздей, которые позволят обеспечить отсутствие скрипа лестницы.
  4. Подгонка поворотных ступеней.
  5. Крепление к стене косоура и ступеней к нему.
  6. Крепление балясины, перил и декоративных элементов.
  7. Окраска и покрытие лаком всей конструкции.

Маршевые лестницы являются наиболее распространенным вариантом, отличающимся простотой в сборке и экономичностью. Двухмаршевая лестница обычно состоит из двух одинаковых по длине маршей и двух площадок: междуэтажной и этажной.

Длина маршевой лестницы существенно уменьшится, если предусмотреть в проекте несколько забежных косых ступеней. Так можно сэкономить и занимаемую конструкцией площадь помещения. Наличие забежных ступеней позволяет сделать не только набор высоты, но и разворот марша, делая его более пологим.

Вернуться к оглавлению

Как сделать лестницу стремянку самому

Самому сделать стремянку можно с помощью приведенного алгоритма выполняемых работ:

Схема лестницы-стремянки на 7 ступеней.

Схема лестницы-стремянки на 7 ступеней.

  1. Следует заранее подобрать длину досок для распила.
  2. Воспользовавшись дисковой пилой, распилить доски на равные части.
  3. С помощью электрического рубанка обработать доски.
  4. Ножовкой распилить доски на отрезки для стоек.
  5. Короткие бруски распилить на 8 отрезков, используемых в качестве ступеней.
  6. Оставить два отрезка доски для создания перекладины.
  7. Отметить пазы на длинных брусках для ступеней. Середину сквозного паза отметить на расстоянии 20 см, начиная с верхнего края, а остальные – через каждые 30 см.
  8. Отметить пазы в брусках с целью создания упора стремянки.
  9. Сделать несколько ровных окошек с помощью молотка или стамески.
  10. На досках отметить шипы для закрепления в специальных окошках ступеней.
  11. Пропилить ножовкой поперек досок и по их длине до места, где находится соединение с поперечными пропилами, пазы, а первую и последнюю ступеньки закрепить в них, затем зафиксировать гвоздями, не вбивая их слишком сильно.
  12. Выпилить на других ступенях шипы и установить фиксаторы на упоре в пазы.
  13. Удалить гвозди на первой и последней ступенях, подгоняя шипы ко всем пазам с максимальной плотностью с помощью ножа или стамески.

В процессе работы все появившиеся неровности сглаживаются стамеской. Чтобы создать крепление ступеней, используют электрическую дрель. Затем дюбели из дерева забивают в каждое из полученных отверстий и наносят на поверхность креплений клей ПВА. По отношению к первой ступени на верху стремянки впритык прикрепляют металлические уголки. Крепление металлических элементов производят с использованием болтов.

Вернуться к оглавлению

Как самому сделать винтовую лестницу

Определившись с типом необходимой конструкции лестницы, следует предусмотреть не только размеры ступеней и высоту лестницы, но и значения следующих параметров:

Схема винтовой лестницы.

Схема винтовой лестницы.

  1. Высоты потолка.
  2. Толщины перекрытия.
  3. Площади пола, необходимой для устройства лестницы.
  4. Длину и ширину потолочного проема либо его диаметр.
  5. Значение толщины перекрытия и высоты потолка в сумме.

Зная все основные нюансы выполнения работ по созданию винтовых лестниц, можно обеспечить безопасность при их выполнении. Изготовить качественную винтовую лестницу можно, опираясь на следующие особенности выполнения основных этапов работ:

Схема укладки ступеней винтовой лестницы

Схема укладки ступеней винтовой лестницы.

  1. Создать забежные ступени за исключением той, которая должна находиться внизу. Тем самым оставляют свободной внутреннюю кромку проступи, чтобы скольжение ноги по проступи было сведено к минимуму.
  2. Учитывать главную линию движения проступи, проходящую через ее центр. Проступь в этом месте должна быть около 20 см, но не меньше, а опорная стойка должна находиться на расстоянии 15 см от того конца проступи, который равен 10 см.
  3. Проступь следует делать длиннее, если винтовая лестница будет использоваться чаще. При ее редком использовании длину проступи берут около 60 см, а диаметр – 140 см.
  4. При частом использовании лестницы подходит длина ступеней в 80 см или меньше, а диаметр должен составлять – 200 см.
  5. При создании проекта и чертежей к нему учитывается высота прохода, позволяющая свободно двигаться человеку через него, желающему пройти под ступенями верхней части винтовой лестницы. Высота прохода, которая является минимальной, составляет 2 метра.
  6. Опорную вертикальную стойку изготавливают из прочной металлической трубы, имеющей диаметр 50 мм и более. Главную часть стойки располагают в том месте, где будет гарантирован максимальный уровень поддержки конструкции при высоких нагрузках на нее.
  7. Для установки центральной опоры из дерева к полу используют анкерные болты и другие крепежные элементы. Стойку необходимо монтировать в пол, залитый цементным раствором. Опора становится надежной в результате бетонирования и использования растяжек.
  8. С целью установки проступи к центральной стойке в самой узкой ее части делают отверстие, имеющее такой же диаметр, как и стойка. Расстояние, на котором необходимо крепить все ступени, будет определяться втулками, высота которых должна быть аналогичной расстоянию между проступями. С целью защиты от всевозможных повреждений при эксплуатации лестницы между поверхностью проступи и втулкой монтируют шайбу. Толщину шайбы рассчитывают на основе размера высоты промежуточных втулок. Общую высоту лестницы можно сделать и больше, если это необходимо.
  9. Количество ступеней лестницы определяют путем деления высоты между ступенями на общую высоту лестничной конструкции. Высота между проступями с учетом их толщины обычно составляет 20 см.

Чтобы вся конструкция винтовой лестницы была надежнее, необходимо предусмотреть частичное накрытие одной проступи другой. Этого можно достичь, используя кронштейны, которые монтируют между передней и задней кромками с учетом самого широкого места проступей, которые идут друг за другом. От размеров проема и перекрытия будет зависеть длина ступеней винтовой лестницы.

http://1polestnicam.ru/youtu.be/fdqTr_yRZKU

Сборка готовой конструкции начинается с устройства опорной стойки. После этого начинают монтаж проступей и промежуточных втулок. Затем распределяют ступени по выделенным местам для каждой из них, уделяя отдельное внимание первой и последней проступи, к которым монтируют опорные кронштейны. Последнюю ступень монтируют в самом конце, для чего необходимы крепежные изделия, используемые возле перекрытия. В самом конце монтируют стойки перил и лестничные поручни.
